故障现象



迈腾B7行驶1.8万公里，遥控钥匙开启后备箱偶尔不好用，后备箱开启开关（后翻标）偶尔不好用。

故障诊断



用诊断仪VAS6150检测无故障码，此车后备箱开启有3种方式：

1．用遥控钥匙开启。

2．左前门开启开关 E233。

3．后备箱开关 E234（需要处于解锁位置） 。

后备箱开启是由 J393 控制，所以此车故障有可能是 1 个故障，也可能是 2 个故障。

1．J393 内部故障。

2．后备箱开关 E234 故障。

3．后备箱开关 E234 到 J393 之间的线束故障。

4．遥控钥匙故障。

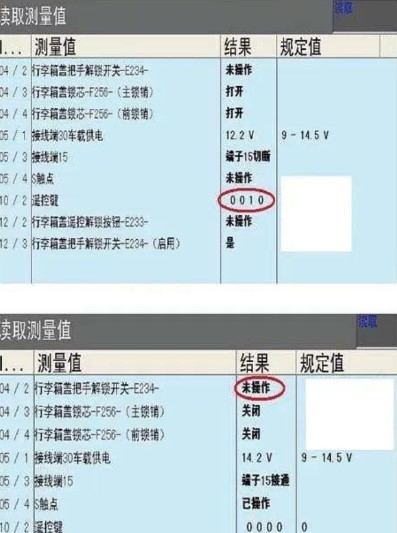

首先将遥控钥匙重新匹配后故障仍然存在，用 6150 读取数据流，从左前门开关 E233 开启时数据变化正常，遥控钥匙开启时数据有变化但是后备箱没有开启（如图 1、 图 2 所示） 。

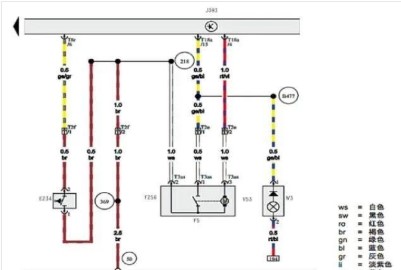

在解锁状态下，开启后备箱开关E234 数据没有变化，J393 没有接收到 E234 开关信号，测量 E234 开关到J393 的线束正常，拆下开关后测量开关电阻阻值正常，相关电路如图 3 所示。

于是更换 J393 控制单元（如图 4所示） ，更换后用钥匙遥控开启后备箱正常。

开启后备箱开关 E234 依然不好用，再次将 E234 开关拆下，在拆的过程中发现用手一推开关插头时开关就好用，更换后备箱开关（后翻标）后正常。

故障总结



在维修时要点是读取数据流，检测开关信号。功能导航为检测故障重要核心部分，运用好能快速的检测故障点。
