发动机型号：EA211
发动机排量：1.6
行驶里程：35412km
故障描述
车辆熄火以后，转速表不回位，无法再次启动车辆。
故障诊断

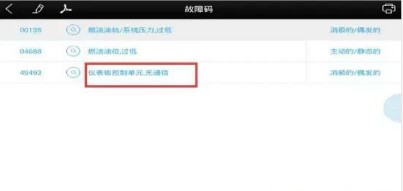

根据故障描述，打开点火开关，仪表不回位，转速表不回位，连接朗仁PS90进入诊断菜单的自动扫描，发现仪表有个故障代码：仪表板控制单元无通信
分析可能存在的故障有以下三个：
一.仪表本身有故障；
二.仪表供电或搭铁线路有故障；
三.仪表数据总线有故障
首选检查了SC13号保险丝，没有发现烧断，拆卸仪表测量搭铁线，T32/16脚正常，又测量仪表端T32/32脚，显示为0V，无电压，随后用万用表测量SC13号保险丝输出脚到仪表ST31/32号脚，线束不通，那么故障很明显就在这个地方。
排除故障

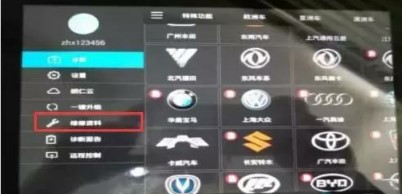

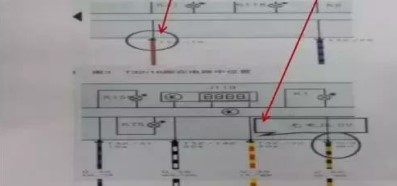

用PS90解码器中的维修资料查看线路图，发现仪表线束有一个A167的接点，解开线束后发现仪表线束端脚T32/32在此接点处断开，把线束重新连接，并用热缩管处理好，启动车辆后验证一切正常，故障排除完毕。
总结
此车故障难点在于，线束排线一般在仪表台内，查找线束比较困难，而且此车行驶公里数较少，一般线束不容易出问题，了解仪表的供电、电路和线路图有助于更加准确的找到故障点。
