车辆信息

12款科鲁兹，行驶里程5400KM

故障现象

1、客户反映有一年半时间没有使用车辆，仪表显示ABS黄色报警灯亮。

2、在电源通电的情况下，ABS电机一直工作，有兹兹声响。

故障诊断过程

➤ 初步检查

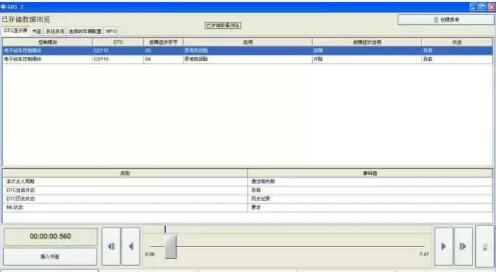

1、用GDS2检查，有显示故障代码，如下截图所示：


2，打开引擎盖，发现刹车油壶口用纸堵住的，询问客户，发现昨天ABS电机一直响个不停，客户自己打开盖，不小心掉在了发动机护板上，所以只好用纸巾堵住油壶口。

3、经判断可能为ABS泵内部故障。但不排除为泵进了空气，而导致这一故障发生。

4、进行对泵内部排气，发现并没有存在空气，重新更换刹车油，使管路充满油液，刹车一切正常，但接上电瓶线后，ABS泵依然响不停。

➤ 电路测试

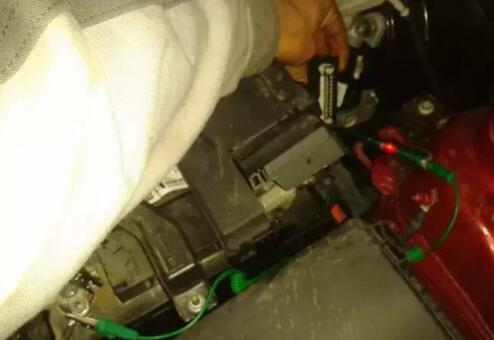

1、将点火开关置于OFF位置，停用所有车辆系统，断开K17电子制动模块的线束连接器。端子13和打铁之间测试灯点亮。

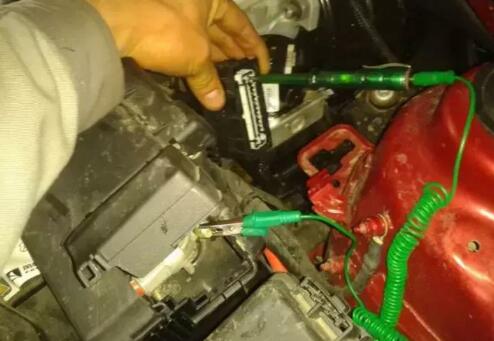

2、端子1和B+之间测试灯点亮。如果测试灯未点亮，则测试搭铁电路是否开路/电阻过大。

3、确认 B+ 电路端子 ·1 和搭铁之间的测试灯点亮。如果测试灯未点亮，则测试B+ 电路是否对搭铁短路或开路/电阻过大。

4、如果所有电路测试都正常，则更换制动压力调节阀总成并确认未再次设置故障诊断码。如果再次设置故障诊断码，则更换K17·电子制动控制模块(EBCM)。


故障处理办法

•经检测，电路正常，更换新的ABS泵后，故障消除。

案例总结

此车有一年半但行驶公里数极少，属于停放时间较多较长的车辆。在维修诊断中步骤清晰，很快找到问题原因所在。
