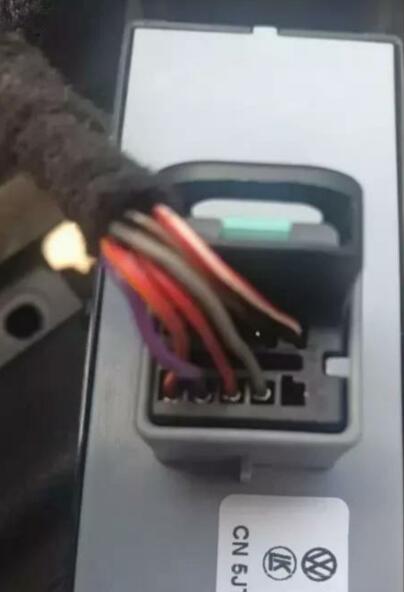

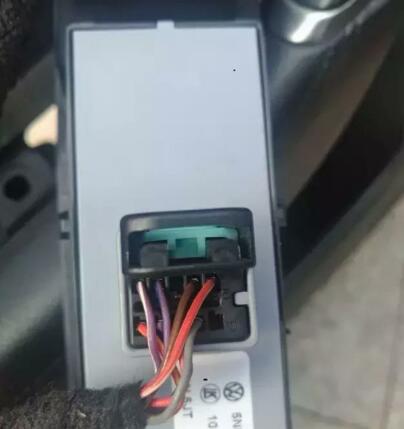

这一个是玻璃升降器开关的插头.上面有8根线.8根线分别是.5号线主驾驶室的玻璃升降信号为4V.6号线副驾驶室玻璃升降信号为4V.8号线左后玻璃升降信号为4V.7号线右后玻璃升降信号为4V.1号线为锁止其他车窗开关信号电压为4V.2号线锁止开关指示灯信号电压为12V.9号线玻璃升降开关按钮照明灯打开小灯电压为4V.4号线为接地线

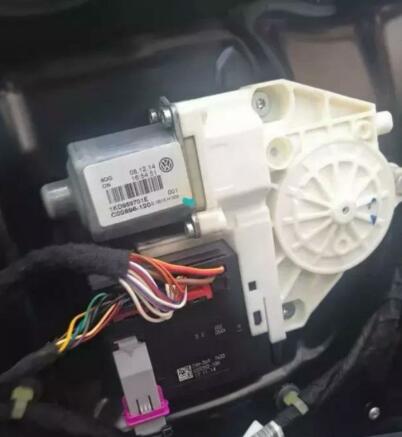

这是玻璃升降电机.电机内部是一个模块.也就是说.开关的信号会给到电机模块.（可以说是一个车门模块集成了）.模块会去控制玻璃升降电机动作.

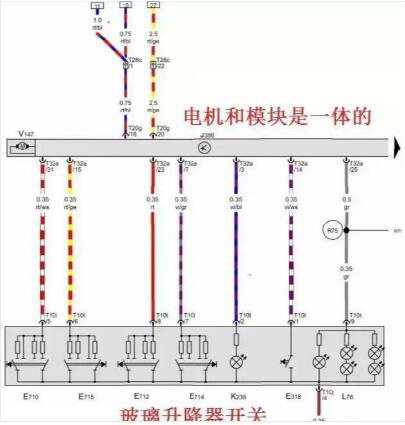

我们一起看一下这个电路图

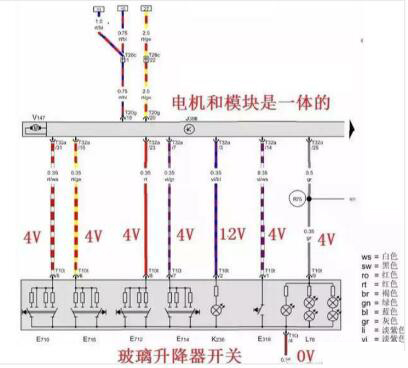

实测的每一根线的电压
如果遇到故障.大家在维修的过程中要结合电路控制策略已经电路测量才能精准的找到故障点.这篇文章是基础篇.希望能帮助到广大的修理工.
